► ПОЛОТЕНЦЕСУШИТЕЛЬ БЫТОВОЙ ТИПА “ЛЕСЕНКА”

1. Общие указания.

Полотенцесушитель бытовой используется для сушки текстильных изделий, а так же для обогрева ванных и
душевых комнат.

2. Технические характеристики:

2.1 Изделие изготовлено из пищевой нержавеющей стали марки AISI 304 (08X18H10).
2.2 Рабочее давление - от 3 до 25 атм.
2.3 Давление испытаний - 60 атм.
2.4 Температура теплоносителя Т°С - до 105°

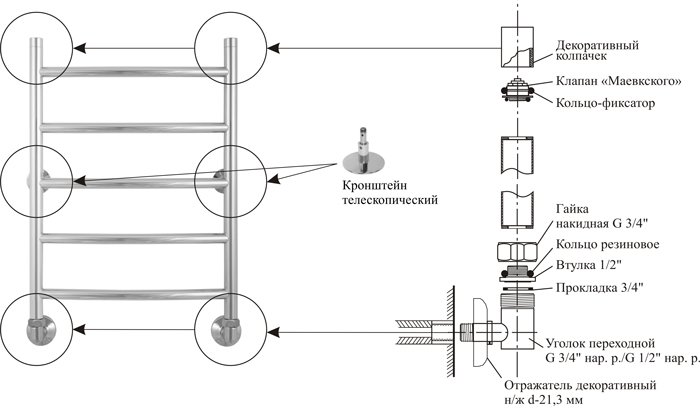

3. Комплектация и схема подключения полотенцесушителя
к системе ГВС или отопления

Со стороны резьбы муфты переходной и втулки 1/2" использовать материалы для герметизации резьбовых соединений.

4. Упаковка

Полотенцесушитель упакован в полиэтиленовый пакет и коробку из гофрокартона.

5. Правила монтажа и эксплуатации.

5.1 Подключение полотенцесушителя к системе ГВС или отопления осуществляется параллельно к основной
магистрали.
5.2 Для подключения полотенцесушителя типа “Лесенка” к системе ГВС или отопления предусмотрены
три варианта:
Вариант №1 - нижнее подключение;
Вариант №2 - диагональное подключение;
Вариант №3 - вертикальное подключение (при высоте изделия не более 600 мм).

ПРИМЕЧАНИЕ:
Для моделей “Вариация” и “Деко” диагональное подключение будет эффективно только при подключении к
длинным участкам коллекторов.

Полотенцесушитель типа “Лесенка” крепится к стене телескопическими кронштейнами,
что позволяет регулировать расстояние до стены (см. рис. 1).

5.3 Во избежание потери блеска полированной поверхности изделия исключить применение абразивных чистящих
средств.
5.4 Для затяжки гаек, имеющих полированную поверхность, применять инструменты с мягкими губками или
прокладками.
5.5 Нагрузка на полотенцесушитель не должна превышать 5 (пять) кг.
5.6 Запрещается заземлять электрические приборы через системы водоснабжения и отопления.
5.7 При наличии признаков электрокоррозии претензии к качеству полотенцесушителя не принимаются.
5.8 Полотенцесушитель должен быть установлен с согласия жилищно-эксплуатационных служб, согласно СНиП
2.04.01-85 и правилам эксплуатации жилых помещений, с последующим испытанием и составлением акта
приемки выполненных работ.
5.9 Максимальное рабочее давление, на которое рассчитан полотенцесушитель - 25 атм. Если рабочее давление в
системах ГВС и отопления выше указанного, то следует предусмотреть установку редуктора, ограничивающего
давление до 25 атм.
5.10 Монтаж комплектующих (см. рис. 2) осуществлять с применением материалов для герметизации резьбовых
соединений.

6. Свидетельство о приемке.

Полотенцесушитель бытовой соответствует требованиям технических условий ТУ 4923-002-73365718-2005 и
является годным к эксплуатации. Производитель оставляет за собой право вносить изменения в изделие без
указания в паспорте.

7. Гарантийные обязательства

7.1 Производитель гарантирует работоспособность изделия в течение 5 лет со дня продажи, при условии
соблюдения правил монтажа и эксплуатации, а также условий транспортировки.
7.2 Производитель не несет ответственность за отсутствие циркуляции воды вполотенцесушителе, возникшем
вследствие нарушения технологического процесса сборки и монтажа изделия, а так же особенности разводки
систем ГВС и отопления.
7.3 Полотенцесушитель, вышедший из строя в течение гарантийного срока, подлежит возврату (обмену) только при
наличии паспорта с датой продажи и штампом ОТК.
7.4 Данная гарантия не распространяется на комплектующие изделия к полотенцесушителю (см. рис. 1).
