Технические условия и комплектация электрических полотенцесушителей Сунержа
Полотенцесушитель бытовой электрический.
ТУ 3468-001-73365718-2004
Полотенцесушители от других производителей можно посмотреть перейдя по ссылке ниже:
1. Общие указания.
1.1 Выбрать и купить дизайн-радиатор.
1.2Полотенцесушители электрические бытовые ПЭБ предназначены для сушки текстильных изделий и
устанавливаются в ванных комнатах, кухнях, туалетах, прихожих и подсобных помещениях.
1.3Дизайн-радиатор рассчитан на эксплуатацию при напряжении от 198В до 242В переменного тока
частотой 50Гц.
1.4Конструктивно, прибор изготавливается различных форм, по типу "Лесенка"
с ТЭНом, расположенных слева или справа.
ВНИМАНИЕ!
В виду конструктивной особенности модели "Элегия" монтаж ТЭНа в левый коллектор полотенцесушителя не производится.
2. Технические данные.
2.1Дизайн-радиатор изготовлен из нержавеющей стали марки
AISI 304 (08Х18Н10).
2.2Технические данные:
|
220 | ||
|
300 W | ||
|
переменный | ||
|
продолжительный | ||
|
30 | ||
|
5 | ||
|
t=55°С±10% | ||
|
1,5 м | ||
|
теплоноситель низкотемпературный бытовой |
3. Установка и подключение.
3.1Установить прибор вертикально, ТЭНом вниз.
3.2Монтаж радиатора к стене осуществляется телескопическими
кронштейнами, что позволяет регулировать расстояние от стены до
изделия (см. рис.1)
3.3По окончании установки устройства, дать время отстояться
теплоносителю 10-15 мин.
3.4Включить электрошнур в электросеть.
4. Требования безопасности.4.1Дизайн-радиатор должен подключаться к электросети имеющей заземление. 5. Комплект поставки.
ВНИМАНИЕ! ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ (ТЭН) MEG-1.0
|
||||||||||||||||||||||||||||||||||||||||||||||
|
220-230 V(переменный ток), 50 Hz | ||
|
300 W (мощность указана на ТЭНе) | ||
|
I класс | ||
|
IP 54 |
6.2Составные элементы:

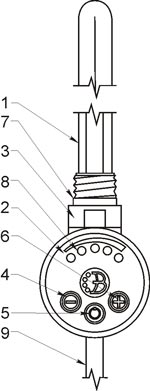

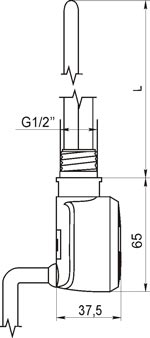

Нагреватель MEG 1.0 (см. рис.2) - Составные элементы:
ТЭН MEG 1.0
| 1 - нагревательный элемент | 2 - корпуc | 3 - головка |
| 4 - регуляция температуры (понижение) | 5 - выключатель питания | 6 - регуляция температуры (повышение) |
| 7 - уплотнительная прокладка | 8 - сигнализирующие диоды | 9 - провод питания |
6.3Основные характеристики MEG-1.0:
MEG-1.0может реализовывать следующие функции:
• регуляция и измерение температуры теплоносителя внутри радиатора от 30°С до 70°С,
• автоматическое приспособление мощности нагревателя к теплоотдаче радиатора,
• возможность использования совместно с таймером или терморегулятором,
• двойная система предохранения:
- от перегревания - ограничитель температуры отключает нагревательный элемент.
- в случае утечки теплоносителя, исключая возможность возгорания, термический предохранитель отключает доступ электроэнергии.
• потребление электроэнергии соответствует количеству тепла, отдаваемого помещению, например, если прикроем радиатор полотенцем, то потребление энергии сократится.
В сравнении с аналогичными моделями изготовленных на основе гибких греющих кабелей и имеющих постоянное энергопотребление, данное изделие более экономично, т.к. по достижению заданной температуры, происходит отключение от электросети.
7. ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ.
Нагреватель, подключенный к сети, включается коротким нажатием. Следующее нажатие выключает его. Включение сигнализируется подсветлением диодов, показывающих действительную и установленную температуру теплоносителя в радиаторе. Изменения уставления температуры совершаются с помощью клавиш- увеличения температуры,- уменьшения температуры. Каждое короткое нажатие приводит к изменению температуры на 10°С. Способ представления температуры на корпусе нагревателя:
7.1Если установленная температура равна действительной (± 5°С),соответствующие диоды светятся постоянно. Нагреватель во время работы самуменьшает свою мощность, для поддержания заданной температуры.
ПРИМЕР: Постоянно горят первые два диода - установленная температура равна около 40°С.
7.2Если установленная температура выше чем температура теплоносителя, тогдапостоянно светящиеся диоды показывают действительную температуру, амигающие (где длинные мигания отделены короткими перерывами ) -установленную температуру, но ещё не достигнутую. Нагреватель работает сполной мощностью, радиатор нагревается.
ПРИМЕР: Постоянно горят первые два диода, мигает третий диод - температура теплоносителя составляет около 40°С, установленная, но ещё не достигнутая температура 50°С.
7.3Если температура теплоносителя превышает установленную температуру, тогдапостоянно горят диоды показывающие установленную температуру. Диодысигнализирующие большую температуру мигают - короткие мигания отделеныдлинными перерывами. Радиатор остывает, нагреватель выключен пока недостигнет нужной температуры.
8. Выявление аварийных ситуаций.
Процессор своевременно проверяет правильно ли работает нагреватель и в случае выявления аварии сразу же его выключает. Аварийная ситуация сигнализируется переменным миганием крайних диодов. Пользователь должен проверить, не наступила ли утечка теплоносителя из системы, либо перегрев изделия. В случае выхода из строя нагревателя, изделие подлежит обмену по месту приобретения в течение гарантийного срока при наличии паспорта изделия с отметкой о дате продажи.
9. Указания по эксплуатации.
9.1Запрещается вносить изменения в конструкцию полотенцесушителя.
9.2Запрещается разбирать ТЭН полотенцесушителя.
9.3Запрещается обрезать электрический шнур ТЭНа.
9.4Запрещается срывать пломбу ТЭНа.
9.5Во избежание потери блеска поверхности не допускается использованиеабразивных чистящих и моющих средств.
10. Гарантийные обязательства.
Предприятие-изготовитель гарантирует работоспособность изделия в течении 12 месяцев со дня продажи, при условии соблюдения правил установки и подключения (см. п.3), требований безопасности (см. п.4), указаний по эксплуатации (см. п.9), а также условий транспортировки. Дизайн-радиатор, вышедший из строя в течение гарантийного срока, подлежит возврату (обмену) с приложением паспорта с отметкой о дате продажи и штампом ОТК.
