для систем ГВС и отопления Модель "Эстет", ТУ 4935─001─73365718─2009
1. Обшая информация о дизайн-радиаторе
1.1Дизайн-радиатор отопительный бытовой предназначен для эксплуатации в системах водяного отопления зданий исооружений различного назначения (далее по тексту – Радиатор).
Радиаторы производятся по технологии ООО «СУНЕРЖА» в соответствии с ГОСТ 31311.
1.2Внешний вид Радиатора (см. рис.1, 2, 3, 4).
Рисунок 1. Общий вид.
Рисунок 2. Вид секции.

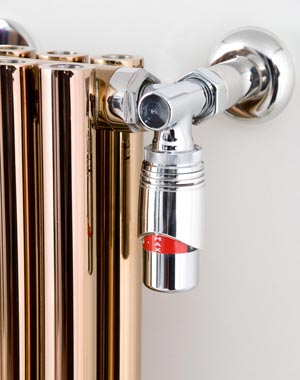

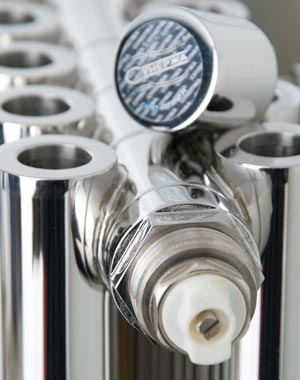

Рис. 3. Узел с клапаном Маевского Рис. 4. Узел с вентилем
2. Основные параметры и характеристики
2.1.1Изделие изготовлено из пищевой нержавеющей стали марки AISI 304 ( 08X18H10), проверенной на межкристаллическую коррозию по ГОСТ 6032. 2.1.2Сварной шов трубы сделан методом TIG по международному стандарту EN10217-7 и предназначен дляиспользования в системах ГВС и отопления, в отличие от более дешевых аналогов, применение которыхдопускается только для декоративных изделий(поручни, перила, ограждения, выставочное оборудование и т. п.) 2.2.1Рабочее давление - от 3 до 25 атм. 2.2.2Давление испытаний - 60 атм. 2.2.3Температура теплоносителя Т°С - до 105° 2.3.1Изделие относятся к секционным Радиаторам, работающим без надзора, номинальный режим работы– продолжительный. 2.3.2Радиаторы, как правило, выпускаются в настенном исполнении. 2.3.3Радиаторы могут быть, двух-, трёх- (и более) секционные. 2.3.4Базовые размеры радиаторов по высоте – 500, 1200 и 1800 мм. 2.3.5Цвет наружных поверхностей радиаторов, как правило: ХРОМ (цвет нержавеющей стали зеркальнополированной); МЕДЬ; ЗОЛОТО; ХАМЕЛЕОН. 2.4.1Условия применения радиаторов должны соответствовать У (УХЛ) климату по ГОСТ 15150 категорииразмещения 4.2. 2.4.2Окружающая среда должна быть невзрывоопасной, не содержащей токопроводящей пыли, агрессивных газов ипаров в концентрациях, разрушающих материалы Радиатора. 2.5.1Конструкция радиатора обеспечивает возможность доступа для его очистки в процессе эксплуатации. 2.5.2Масса радиаторов (в зависимости от типоразмера) – см. ТАБЛИЦА 1. 2.5.3Средний срок службы радиаторов – не менее 10 лет. Предельным состоянием является сквозная коррозия. 2.5.4Номинальный тепловой поток (поток, определяемый при условиях разности между средней температуройтеплоносителя в радиаторе и температурой воздуха в помещении, принимаемой равной 70 ?С) и теплоотдачаРадиатора - в соответствии с ТАБЛИЦЕЙ 2.
3. Упаковка и комплектация

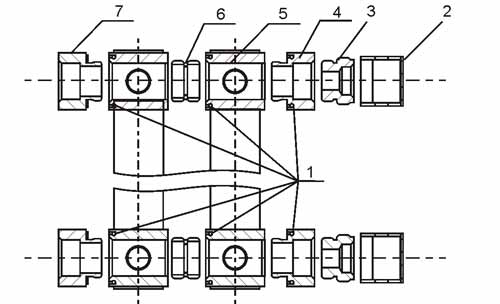

3.1.Схема монтажа и подключения Радиатора к системе отопления.
Рис. 5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
1
- Кольцо силиконовое для "ЭСТЕТ"
2
- Колпачок н/ж декоративный для "ЭСТЕТ"
3
- Муфта переходная G 3/4" нар. р. / G 1/2" вн. р. для "ЭСТЕТ"
4
- Муфта н/ж G 3/4" вн. р. / G 3/4" нар. р. левая для "ЭСТЕТ"
5
- Секция дизайн-радиатора "ЭСТЕТ"
6
- Резьба-стяжка н/ж G 3/4" нар. р. левая/ G 3/4" нар. р. правая для "ЭСТЕТ"
7
- Муфта н/ж G 3/4" вн. р. / G 3/4" нар. р. левая для "ЭСТЕТ"
Упаковка: 3.2.1Радиатор упакован в полиэтиленовый пакет и коробку из гофрокартона. 3.2.2На изделии имеется защитная голограмма , подтверждающая стандарт качества продукции торговой марки“СУНЕРЖА”. (См. рис.3)
Комплектация: Полотенцесушитель комплектуется согласно схеме монтажа (см. рис. 5):
3.3. Комплектация
Монтаж Дизайн-радиатора “ЭСТЕТ” осуществляется согласно схеме (см. рис.5): Дизайн-радиаторы “ЭСТЕТ” производятся двух- и более секционными.
ВНИМАНИЕ! Сборка Дизайн-радиатора “ЭСТЕТ” осуществляется на производстве компании “СУНЕРЖА”, и такие составляющие в сборе как: - Секции дизайн-радиатора “ЭСТЕТ” - Резьбы - стяжки н/ж G 3/4" нар. р. левая/ G 3/4" нар. р. правая для “ЭСТЕТ” - Кольца силиконовые для “ЭСТЕТ”, после монтажа в заводских условиях и опресовки (гидравлического испытания) являются в дальнейшем не разборным элементом изделия.
ВНИМАНИЕ! ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА ПОЛНОСТЬЮ РАЗУКОМПЛЕКТОВАННОЕ ИЗДЕЛИЕ.
Постоянным по составу и количеству для каждой модели Дизайн-радиатора “ЭСТЕТ” является следующий набор комплектующих:
3.3.1
Муфта н/ж G 3/4" вн. р. / G 3/4" нар. р. левая для “ЭСТЕТ”
2 шт.
3.3.2
Муфта н/ж G 3/4" вн. р. / G 3/4" нар. р. правая для “ЭСТЕТ”
2 шт.
3.3.3
Муфта переходная G 3/4" нар. р. / G 1/2" вн. р. для “ЭСТЕТ”
2 шт.
3.3.4
Колпачок н/ж декоративный для “ЭСТЕТ”
2 шт.
3.3.5
Прокладка фторопластовая для коллектора
2 шт.
3.3.6
Комплект кронштейнов для Дизайн-радиатора "Эстет" (к-т)
2 шт.
3.3.8
ИНСТРУКЦИЯ МОНТАЖА и ЭКСПЛУАТАЦИИ: ДИЗАЙН-РАДИАТОРЫ ОТОПИТЕЛЬНЫЕ (ТУ 4935─001─73365718─2009)
1 шт.

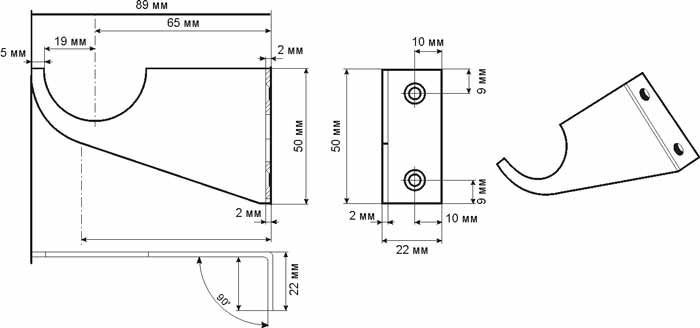

3.4 Комплект кронштейнов для Дизайн-радиатора "Эстет".
Рисунок 6.
3.4.1
Крепление (лев.) -кронштейн для Дизайн-радиатора "Эстет"
2 шт.
3.4.2
Крепление (пр.) -кронштейн для Дизайн-радиатора "Эстет"
2 шт.
3.4.3
Дюбель
8 шт.
3.4.4
Саморез н/ж
8 шт.
Комплект кронштейнов для Дизайн-радиатора "Эстет" упакован в коробку из гофрокартона.
4.1Монтаж Дизайн-радиатора "Эстет" к системе отопления осуществляется параллельно к основной магистрали. 4.2Подключение Дизайн-радиатора "Эстет" к системе отопления осуществляется двумя вариантами: - вертикальное подключение, см. СХЕМА 1; - диагональное подключение, см. СХЕМА 2; СХЕМА 3.
5. Правила монтажа и эксплуатации Дизайн-радиатора "Эстет".
5.1.1Внешний вид радиаторов, смонтированных в жилом помещении, должен отвечать нормам эстетикипо ГОСТ 30.001 и ГОСТ 20.39.108. 5.1.2Радиаторы безопасны при применении в целях, установленных внастоящей ИНСТРУКЦИИ МОНТАЖА И ЭКСПЛУАТАЦИИ.
5.2Указания по монтажу и эксплуатации: 5.2.1Радиаторы должны быть постоянно заполнены водой, - как вотопительный, так и в межотопительный периоды. Опорожнение системы отопления допускается только ваварийных случаях на срок, необходимый для ликвидации аварии, но не более 15 суток в течение года. 5.2.2Монтаж радиаторов должен производиться по технологии, обеспечивающей их сохранность игерметичность соединений, в соответствии со строительными нормами и правилами. При монтаже и эксплуатациирадиаторы следует предохранять от механических повреждений. 5.2.3Перед монтажом радиатора следуетуточнить параметры магистрали отопления в РЭО или на диспетчерском пункте на соответствие с основнымипараметрами устанавливаемой модели Дизайн-радиатора “ЭСТЕТ”. 5.2.4Дизайн-радиатор должен бытьустановлен с согласия жилищно-эксплуатационных служб (РЭО и т. п.)в соответствии с требованиями СНиП 12.03-2001, СНиП III-4-80, правилам эксплуатации жилых помещений,с последующим испытанием и составлением акта приемки выполненных работ. 5.2.5При монтаже и при перегруппировке радиаторов следует применять только оригинальные комплектующиепредприятия-изготовителя, используя гаечный ключ №34. При перегруппировке радиаторов и установкекомплектующих следует соблюдать особую осторожность во избежание срыва резьбы в коллекторах секций. 5.2.6При установке радиатора рекомендуется придерживаться следующих параметров: - расстояние от стены – не менее 2,5 см; - расстояние от пола – не менее 10 см; - расстояние от подоконника (ниши) до верха радиатора – не менее 7,5 см; 5.2.7В период эксплуатации радиатора запрещается: - самостоятельно разбирать и собирать радиатор; - подвергать радиатор недопустимым механическим воздействиям; - резко открывать вентили (краны), установленные на входе/выходе радиатора, во избежание гидравлического удара; - допускать детей к запорно-регулирующей арматуре; - использовать трубы магистралей отопления, корпус радиатора в качестве заземления или токоведущего устройства. 5.2.8Не допускается замерзание теплоносителя радиатора при температуре ниже 0 С. 5.2.9Очистку наружной поверхности радиаторов и их составных частей от загрязнений и пыли следует осуществлятьмягкой ветошью, салфеткой или щеткой, не допуская при этом использования абразивных материалов ирастворителей. Радиаторы необходимо очищать от пыли перед началом отопительного сезона и черезкаждые 3—4 мес. работы.
6.Транспортирование и хранение.
6.1Транспортирование радиаторов осуществляется в закрытых транспортных средствах или под тентом в соответствиис правилами, действующими на этих видах транспорта, избегая падения радиаторов. Условия транспортирования –по группам Ж2 ГОСТ 15150 и С ГОСТ 23170. 6.2Радиаторы должны храниться в помещении в соответствии с группой 3 ГОСТ 15150, или (не более 10 суток) наоткрытых площадках под навесом при температуре от плюс 5 до плюс 35 ºС в условиях, исключающих ихдеформацию и повреждение, а также - воздействие атмосферных осадков и агрессивных сред. 6.3Не допускается хранить радиаторы вблизи теплоизлучающих приборов и при воздействии прямыхсолнечных лучей. 6.4Погрузка и разгрузка изделий должна производиться в соответствии с ГОСТ 12.3.009, Сбрасывание изделий странспортного средства при разгрузке не допускается.
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.
7.1Предметом гарантии является Дизайн-радиатор торговой марки “Сунержа” с техническими параметрами,указанными в гарантийной карте. 7.2Покупатель, приобретая продукцию торговой марки “Сунержа”, подтверждает полноценность продукта, а именноотсутствие повреждений, комплектность, готовность к установке. 7.3Производитель гарантирует работоспособность изделия в течение 10 лет со дня продажи, при условиисоблюдения правил монтажа и эксплуатации, а также условий транспортировки. 7.4Дизайн-радиатор подлежит обмену (возврату) в течение гарантийного срока только при наличии настоящей Инструкции на изделие с входящей в нее Гарантийной картой с датой продажи изделия и штампом ОТК. 7.4.1Поводом для отказа в гарантийных обязательствах являются следующие обстоятельства: - неправильно заполненная или поврежденная (нечитаемая) Гарантийная карта; - Гарантийная карта заполнена неуполномоченным на то лицом. - ОТСУТСТВИЕ Гарантийной карты, либо настоящей Инструкции. 7.4.2Под действие гарантии не попадают следующие факторы, приведшие к ненадлежащей функциональности изделия: - Отсутствие циркуляции воды в дизайн-радиаторе, возникшее вследствие нарушения технологического процессасборки и монтажа изделия, а так же особенности системы отопления; - Механические повреждения комплектующих и самого Дизайн-радиатора, возникшие в результате нарушенияинструкции по монтажу и эксплуатации, а также при транспортировке; - Все случаи связанные с нарушением условий, прописанных в инструкции по монтажу и эксплуатации. - Наличие признаков электрокоррозии; - Аварийные ситуации которые произошли с трубопроводом или трубопроводной арматурой в результате монтажаДизайн-радиатора и при последующей его эксплуатации; - Все остальные случаи возникшие по вине покупателя после получения товара от продавца. 7.5Гарантии не подлежат претензии по техническо-эксплуатационным характеристикам радиатора, если онисоответствуют данным в инструкции по монтажу и эксплуатации. 7.6Под гарантийные обязательства не попадает все действия потребителя, предусмотренные инструкцией помонтажу и эксплуатации, которые он должен произвести самостоятельно и за собственные средства. 7.7На выходе и входе теплоносителя в дизайн-радиатор необходимо установить отсекающие краны, которые даютвозможность отключение дизайн-радиатора от системы отопления. В случае их отсутствия демонтаж радиатораможет привести к дополнительным затратам, которые покупатель возмещает за свой счет. 7.8Рассмотрение претензий по рекламации производится в течении 14 календарных дней. 7.9В случае, если дефект будет признан, продавец обязуется устранить его. Срок устранения недостатковсогласовывается с покупателем в каждом случае индивидуально. Если ремонт не представляется возможным,продавец производит замену на новое изделие.
ВНИМАНИЕ! Настоящая ИНСТРУКЦИЯ МОНТАЖА И ЭКСПЛУАТАЦИИ Дизайн-радиатора является составной частью гарантии. Поэтому просим о детальном изучении ее содержания перед тем, как приступить к использованию товара.
